PLC per applicazioni Build Automation Microchip PIC 16F887
Microelettronica > Arethusa

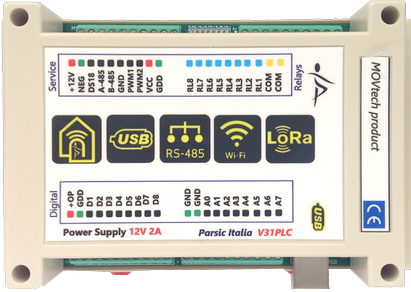

Arethusa V31pic, è una scheda elettronica basata sul PIC16F887 di Microchip. Il 16F887, è un microcontrollore di facile reperibilità e può essere impiegato in una vasta gamma di applicazioni. Dispone di 35 I/O digitali programmabili, di cui 14 possono essere impiegati come ADC con risoluzione a 10 bit. La scheda permette la connessione di una scheda Wi-Fi ESP8266, oppure una interfaccia RS232 HC-12 adatta ai collegamenti Lo.Ra. Così come avvenuto nelle precedenti produzioni di interfacce, questa scheda trova convenienza economica in applicazioni embedded, di ambito industriale e domotico. Il modulo V31pic è equipaggiato di 16 I/O digitali ( 8IN 8OUT ) e 8 ADC porte analogiche protette. Gli I/O digitali sono tutti segnalati con led che ne indicano lo stato ON/OFF. Le uscite digitali sono collegate a 8 relè di potenza, con capacità di interruzione fino a 5 Ampere (AC1). Sono disponibili 2 uscite PWM di potenza, optoisolate, con correnti di uscita fino a 6 Ampere. Gli ingressi analogici consentono l’impiego di grandezze elettriche in cc. , comprese tra zero e 10Vcc. e sono protetti con barriera a diodi e partitore resistivo. Gli ingressi analogici sono selezionabili, pull-up, per interfacce che ,ad esempio, un collegamento I2C. E' disponibile, al progettista, il Port C che permette di collegare questi terminali ai vari protocolli di comunicazione : LoRa - EUSART - MSSP e controlli PWM. L’unità e dotata di prese selezionabili USB e RS485, inoltre permette l’impiego di numerosi PICmicro a 40 pin, appartenenti alle famiglie 16F e 18F di Microchip. La V31pic può essere integrata in sistemi domotici per il controllo di vari dispositivi quali : controllo accessi, accensione riscaldamento, condizionamento, tende da sole, limitatore carichi, ecc. Il comando dei relè può essere bistabile,impulsivo o temporizzato. La V31pic offre un ambiente aperto dotato di risorse adatte a valutare circuiti digitali di bassa e media complessità con costi limitati di impiego.  Documento tecnico Arethusa V31pic è una scheda programmabile impiegata in numerosi settori industriali e in Home Automation, offre il vantaggio di una facile integrazione e semplificazione di cablaggio in sistemi di automazione già esistenti . Si installa facilmente su guida DIN e non richiede particolari attenzioni per il suo funzionamento. Può installare a bordo le seguenti serie di PICmicro con case plastico PDIP-40 : 16F1519 16F871 16F874 16F877A 16F887 16F917 18F452 18F4539 18F4220 18F4320 18F4431 18F4520 18F4550 18F4620 18F45K22  |
 | ||
Arethusa V31 versione base Arethusa V31 con PIC16F887, completa di cover plastico per barra DIN. Interfaccia seriale RS485 e interfaccia Wi-Fi ESP8266 Codice V31.3000.M11  euro 98,00 i.e | ||

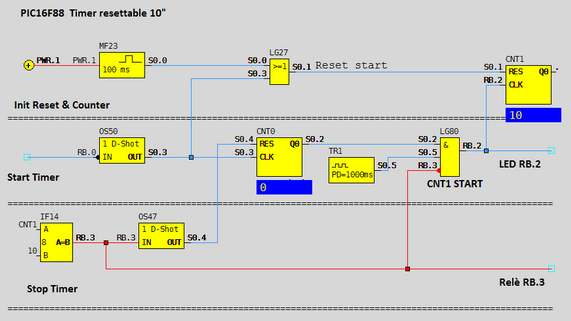

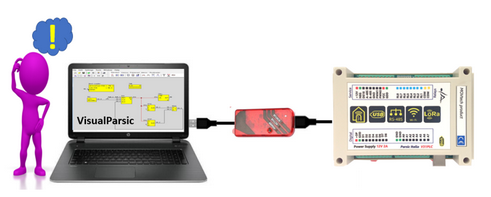

 Impiegate il compilatore grafico Visual Parsic per programmare questa scheda. E' facile da usare, intuitivo. Non richiede alcuna conoscenza di programmazione. Attraverso gli oggetti grafici permette di realizzare velocemente blocchi logici funzionali, timer, display alfanumerici, sistemi di comunicazione e altro. La programmazione a oggetti consente di progettare sistemi di controllo efficenti, in grado di comunicare con il mondo esterno attraverso la comunicazione seriale, Wi-Fi, Ethernet. Si possono progettare sistemi di controllo per il build automation in tempi molto brevi, con grande risparmio economico e di tempo. Il programma è fornito di chiave USB di attivazione.  |
